一、工程概況
貴司在生產過程中有大量粉塵產生。該粉塵沒經處理直接排入大氣，不僅會污染周圍的環境，危及周圍員工身體健康，而且對企業的形象也會造成一定的影響。
為此，我公司接受貴司的委托，對粉塵治理進行深化方案設計。為貴公司的粉塵處理提供高新處理技術和質量優良的處理設備，以及專業的粉塵處理解決方案和技術咨詢服務。
本次設計依據貴司提供的相關基礎資料、粉塵的產生源、產生量、國家相關行業控制標準和我公司在同類粉塵處理中積累的設計經驗完成。方案中詳細的闡述了粉塵處理所采用的工藝、主要設備及裝置、系統運行評估等。
二、設計依據
1、《中華人民共和國環境保護法》；
2、《廣東省大氣污染物排放標準》（DB44/765-2010）
3、《環境空氣質量標準》（GB3095-2012）中的二級標準；
4、《大氣污染物綜合排放標準》（GB16297-1996）；
5、廠家提供的建設項目環境影響評價報告表和相關資料；
6、以往同類工程資料與經驗。
三、設計原則
1、嚴格執行有關環保規定，粉塵處理后確保長期、穩定達標排放；
2、采用先進、合理、成熟、可靠的處理工藝；最大限度地降低處理運行費用
3、工藝設計與設備選型能夠在運行過程中具有較大的調節余地；
4、處理工藝設備操作簡單，自動化程度高，運行管理及維護方便。
四、設計范圍和規模
1、粉塵治理工藝設計；
2、設備設計及選型；
3、粉塵治理平面布置設計
4、工程概算。
五、設計標準
在不影響現有加工工藝的基礎上，粉塵廢氣經治理后，達到廣東省地方標準《大氣污染物排放限值》（DB44/765-2010）限值要求：
|
主要污染物
|
顆粒物（mg/m3）
|
|
排放濃度標準
|
≤80
|
六、工藝流程選擇
目前，含粉塵粉塵的治理方法有機械除塵、濕式除塵、過濾除塵、電除塵等。本方案根據該類粉塵的物理性質，操作變量，二次效應，同時與其它除塵器的除塵效率，經濟效益進行比較分析，采用布袋除塵的方法來治理此類粉塵最為合適。
選用該種除塵器的好處是：
1、在耗用相同能耗的情況下，除塵器的除塵效率比其它類型的除塵器的除塵效率高的多，除塵凈化效率可達98%以上。
2、該除塵方法具有經濟、運行費用低、操作簡單、處理負荷大、占地面積小、運行穩定等特點。
3、處理氣量大，壓力損失適中，對于粉塵的除塵效率又高，且體形較大。
4、根據該廠的實際情況，占地面積小，設備維護工作量小。

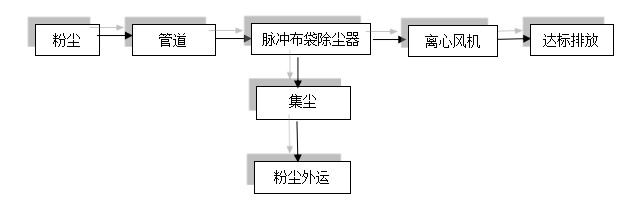

七、處理工藝流程
工藝流程圖框
八、除塵原理
脈沖除塵器由灰斗、上箱體、中箱體、下箱體等部分組成，上、中、下箱體為分室結構。工作時，含塵氣體由進風道進入灰斗，粗塵粒直接落入灰斗底部，細塵粒隨氣流轉折向上進入中、下箱體，粉塵積附在濾袋外表面，過濾后的氣體進入上箱體至凈氣集合管-排風道，經排風機排至大氣。 清灰過程是先切斷該室的凈氣出口風道，使該室的布袋處于無氣流通過的狀態(分室停風清灰)。然后開啟脈沖閥用壓縮空氣進行脈沖噴吹清灰，切斷閥關閉時間足以保證在噴吹后從濾袋上剝離的粉塵沉降至灰斗，避免了粉塵在脫離濾袋表面后又隨氣流附集到相鄰濾袋表面的現象，使濾袋清灰徹底，并由可編程序控制儀對排氣閥、脈沖閥及卸灰閥等進行全自動控制。
九、主要處理設備設計參數
根據貴司提供的資料以及現場勘察，貴司有一臺XX和一臺XX，現我司設計1套布袋除塵處理系統，設計處理風量為3000m3/h。
（1）主風管設計：
設計處理風量Q=3000m3/h
風 速：20.0m/s
尺 寸：φ300mm
材 料：δ0.8mm鍍鋅螺旋風管
（2）脈沖布袋除塵器：
設計處理風量Q=3000m3/h，空塔氣速取V=2.0 m/min：
過濾面積S：46.8 m2
現采用除塵布袋：￠150*1500mm， 布袋的個數：XX個
塔尺寸：L×B×H=1600mm×1200mm×3600mm
材 質：厚2.5-3.0mm鍍鋅板制作
數 量：1臺
（3）風機選型：
離心風機
風 量：3000m3/h
電機功率：7.5kw
電機品牌：東莞電機
數 量：1臺
十、電氣及自控設計
1．本粉塵處理站電源一以380/220三相四線制，接地保護系統為TN-S系統。
2．本處理站電氣設計由總電源控制箱輸入端起。
3．電力電纜選用VV型、VV2型，控制電纜采用KVV型、KVVP型，敷設方式選用電纜溝與穿暗管敷設相結合，其他各支線用銅心聚氯乙烯絕緣電纜穿線管敷設。
